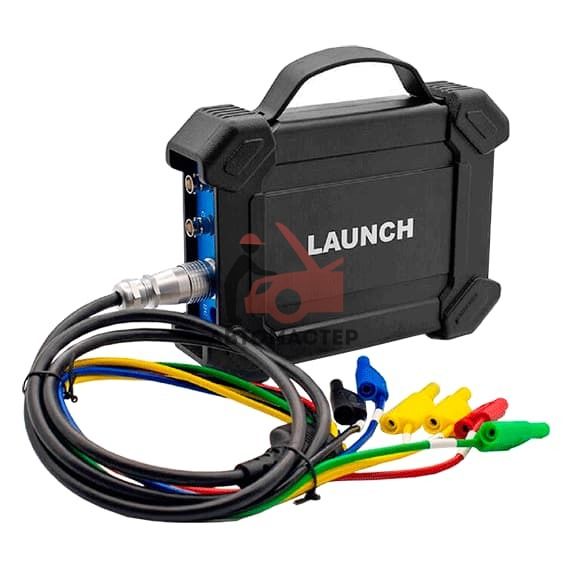

Генератор сигналов Launch Sensor Box S2-2

Launch Sensor Box S2-2 является обновленной моделью модуля имитатора датчиков и исполнительных механизмов от компании Launch. Позволяет имитировать стандартные или заданные в ручную сигналы для множества датчиков и исполнительных механизмов. Поддерживает стандартные датчики таких типов, как постоянного и переменного тока, и датчики с частотной модуляцией сигнала. Так-же выполняет функции мультиметра для измерения напряжения, сопротивления и частоты сигналов.

Совместимость генератора сигнала Launch Sensor Box S2-2

Функциональные возможности генератора сигнала Launch Sensor Box S2-2

• В режиме имитации исполнительных механизмов доступны следующие стандартные устройства:
  • Индивидуальный модуль зажигания (COP)
  • Регулятор холостого хода
  • Клапан системы рециркуляции отработанных газов
  • Клапан системы вентиляции топливного бака
  • Э/магнитный клапан регулирования давления наддува
  • Топливная форсунка
  • Э/магнитный клапан системы изменения фаз газораспределения
  • Электронно-управляемая дроссельная заслонка
  • Вентилятор системы кондиционирования воздуха
• Функция «тест, имитирующая работу датчиков» специально разработана для быстрой и удобной диагностики неисправностей и имитации автомобильных датчиков в нескольких режимах:
• Имитация напряжения постоянного тока
• Имитация постоянной частоты
• Имитация предварительно заданной формы сигнала
• Имитация формы сигнала, созданной вручную.

Особенности генератора сигнала Launch Sensor Box S2-2

• Позволяет заменять известные исправные формы сигналов на изолированные элементы, которые иначе не могли бы быть определены
• Содержит интегрированную библиотеку стандартных сигналов
• Формы волн можно изменять или создавать с нуля, нарисовав пальцем волну на экране сканера
• Позволяет тестировать напряжение постоянного тока, фиксированную частоту, заранее заданной формы сигналов и нарисованные от руки формы сигналов

Технические характеристики генератора сигнала Launch Sensor Box S2-2

• Технические характеристики генератора сигналов:
  • Точность: +/- 5%
  • Диапазон амплитуды: -12 В / + 12
  • Максимальный выходной ток: 70 мА
  • Предустановленный диапазон частот: 0-150 Гц
  • Частота импульса прямоугольного сигнала: 0-15 кГц
• Технические характеристики мультиметра:
  • Диапазон испытания напряжения: DC -400 В / + 400 В
  • Входное сопротивление испытания напряжения: 10 МОм
  • Диапазон испытания сопротивления: 0-40 МОм
  • Диапазон частот тестирования: 0-25 кГц
  • Входное сопротивление частотного теста: 1000 ГОм
  • Входная амплитуда частотного теста: 1-12 В
  • Точность: +/- 5%
