Окрасочно-сушильная камера Guangli GL3

Окрасочно-сушильная камера Guangli GL3

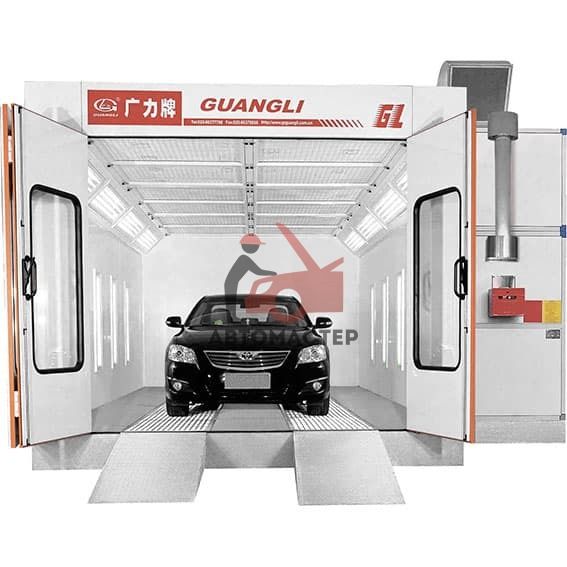

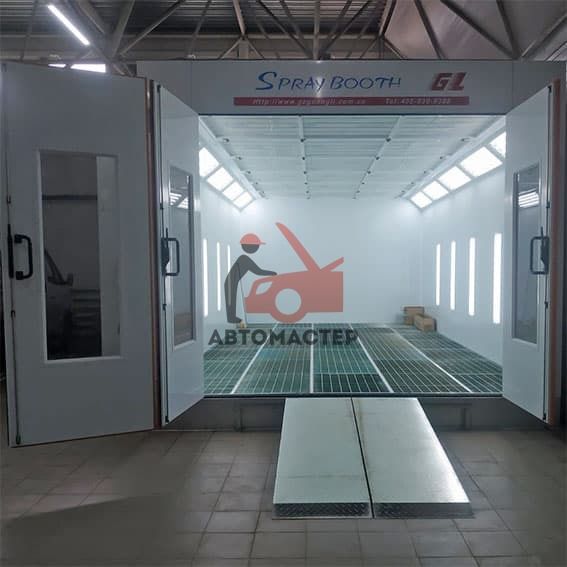

Окрасочно-сушильная камера Guangli GL3 имеет в своей основе металлическое основание высотой 30 см. Напольные решётки выдерживает нагрузку до 600 кг на одно колесо. В стандартном исполнении камера Guangli GL3 комплектуется дизельной горелкой Riello G20 итальянского производства. Мощность горелки составляет 202 кВт, 90 % нагретого воздуха подвергается рециркуляции. Корпус камеры собирается из сэндвич-панелей толщиной 50 мм. В качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя использовать минеральную вату. Фронтальная дверь покрасочной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована замком «Антипаника».

Данная окрасочно-сушильная камера оборудована двумя вентиляторами: приточным и вытяжным. Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры до 24 000 м?/ч, скорость потока воздуха внутри камеры составляет 0.25 м/с. Приточный вентилятор обладает мощностью 7.5 кВт, мощность вытяжного вентилятора составляет 5.5 кВт. Заслонка, переключающая режимы окраска/сушка, срабатывает автоматически посредством пневматики. Система фильтров состоит из: потолочного фильтра (степень фильтрации 98 %), напольного фильтра (степень фильтрации 95 %) и фильтра предварительной очистки (степень фильтрации 80 %). Потолочный фильтр состоит из 6-ти кассет, которые монтируются под потолком, выполненной из стали. Напольный фильтр укладывается под напольными решетками. Верхнее освещение окрасочно-сушильной камеры Guangli GL3 состоит из 10 плафонов, каждый плафон состоит из 4 ламп по 18 Вт.

На данной модели покрасочной камеры используется дополнительное боковое освещение, оно включает в себя 8 плафонов, в каждом по 2 лампы мощностью по 18 Вт каждая. Блок управления и его компоненты импортного производства, они защищены от перегрузки, перегрева и пропадания фазы, мотор с линейным приводом. При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре. Питание камеры осуществляется посредством трёхфазной сети с напряжением 380 В, мощность установки 14 кВт.

Технические характеристики:

• Стены: сэндвич-панель 50 мм
• Основание: металлическое основание камеры и группы притока высотой 30 см.
• Наружные размеры:
  • длина – 7 м
  • ширина – 5.3 м
  • высота – 3.5 м
• Внутренние размеры:
  • длина – 6.9 м
  • ширина – 3.9 м
  • высота – 2.7 м
• Главная дверь:
  • трехстворчатая ширина 3 м
  • высота 2.7 м
• Аварийная дверь:
  • ширина – 0.8 м
  • высота – 2 м
• Освещение:
  • верхний уровень – 40 ламп по 18 Вт
  • нижний уровень – 16 ламп по 18Вт
• Воздухообмен: до 24 000 куб.м/ч скорость потока воздуха 0.22 м/с
• Вентиляционные агрегаты: приточный вентилятор мощность 7.5 кВт вытяжной вентилятор мощность 5.5 кВт
• Температурные режимы: горелка RIELLO G20
  • тепловая мощность 200 кВт
  • рециркуляция – 90 % теплого воздуха.
• Система фильтров:
  • фильтр предв. очистки: степень фильтрации – 80%
  • потолочный фильтр: степень фильтрации – 98%
  • напольный фильтр: степень фильтрации – 95%
• Решетки напольные: полнорешетчатый пол, максимальная нагрузка – 600 кг на колесо
• Питание: электрическая трехфазная сеть напряжением 380 В, 14 кВт — 26 А
