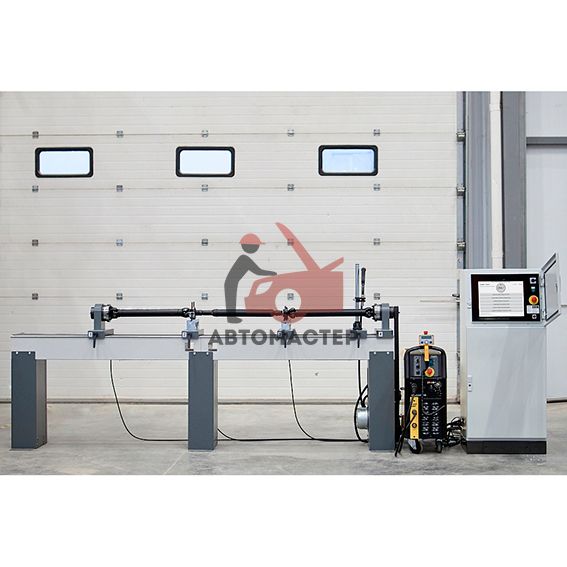

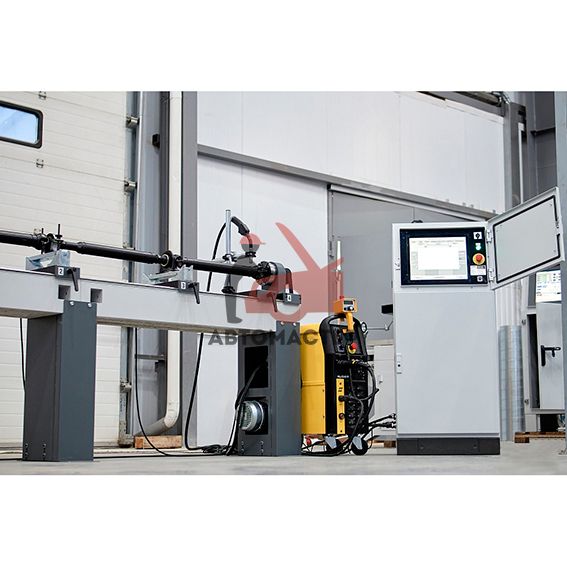

Стенд для сборки, сварки и балансировки карданных валов (3000, 4500, 6000)

Стенд для сборки, сварки и балансировки карданных валов (3000, 4500, 6000)

• Балансировочная измерительная система ВИБРОЛАБ внесена в госреестр средств измерения.
• Сварка и балансировка карданного вала с одной установки.
• Сварочный аппарат, входящий в комплект поставки – ESAB OrigoMig C340PRO 4WD (Швеция) – аттестован НАКС.
• Удобный противоударный ручной пульт управления сваркой, защищенный от пыли и влаги по классу IP54.
• Герметичный электрошкаф, защищенный от пыли и влаги по классу IP55.
• Жесткая конструкция станины и опор позволяет проводить любые работы с карданным валом, не опасаясь за целостность стенда.
• Легкое перемещение опор стенда от руки благодаря роликовым направляющим качения.

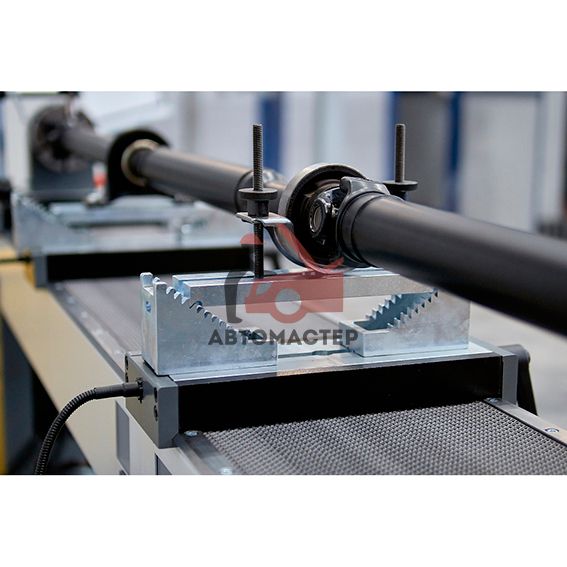

• Оригинальная система регулировки высоты промежуточных опор стенда.
• Модульная разборная конструкция с возможностью последующего удлинения.
• Электро- и механические комплектующие – только европейского производства.
• Не требуется фундамент для установки стенда.
• Сертифицирован по электромагнитной совместимости и электробезопасности.
• Гарантия на стенд и все его компоненты – 12 месяцев.

Технические характеристики:

• Тип - Горизонтальный автоматизированный сварочный вращатель с функцией балансировочного станка
• Защита от пыли и влаги - IP55
• Средство печати сертификата - Лазерный принтер (опция)
• Интерфейс пользователя - Цветной сенсорный монитор, стойкий к ударам и проводной пульт с дисплеем
• Фундамент под станок - Не требуется
• Габаритные размеры электрошкафа (ДхШхВ) - 600х500х1400 мм
• Класс точности балансировки - G1 по ГОСТ ИСО 1940-1-2007
• Количество опор и плоскостей измерения - 4 шт. - 2 шпиндельные, 2 промежуточные, регулируемые по высоте
• Привод изделия - Осевой
• Масса изделия - 0,15 - 300 кг
• Диаметр изделия максимальный - 350 мм (над станиной)
• Длина изделия - 50 - 2650 мм, 50 - 4150 мм, 50 - 5650 мм
• Толщина стенки трубы карданного вала - 0,5 - 12 мм
• Доворот изделия на угол корректировки - Ручной или автоматический (опция)
• Требования к электрической сети - 3 фазы, 380 В, 50 Гц, 16А, защитное заземление обязательно.
• Датчики вибрации - Пьезоэлектрические датчики силы, встроенные в опоры.

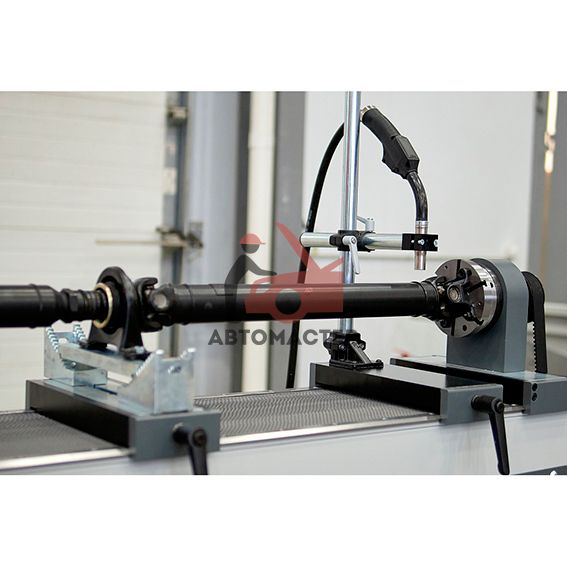

• Режимы сварки - Сплошной кольцевой шов, постановка точек-прихваток.
• Тип сварочного аппарата в комплекте - ESAB OrigoMig C340PRO 4WD
• Защитный газ - Смесь Ar+CO2.
• Управление процессом сварки - Автоматический выбор режима, подачи проволоки и скорости вращения.
• Габаритные размеры станка (ДхШхВ) - 3050х475х1400 мм, 4550х475х1400 мм, 6050х475х1400 мм.
• Электропривод балансировочный - Частотно-регулируемый асинхронный, 400 - 2000 оборотов/мин, 2,2 кВт.
• Электропривод сварочного вращателя - Частотно-регулируемый асинхронный, 0,36 кВт.
• Масса станка вместе с электрошкафом и сварочным аппаратом - 1055 кг, 1380 кг, 1705 кг.
• Модель – 3000, 4500, 6000
• Гарантийный срок - 12 месяцев.
• Габаритные размеры сварочного аппарата (ДхШхВ) - 840х425х830 мм.
  • Масса сверлильного модуля - 140 кг.
