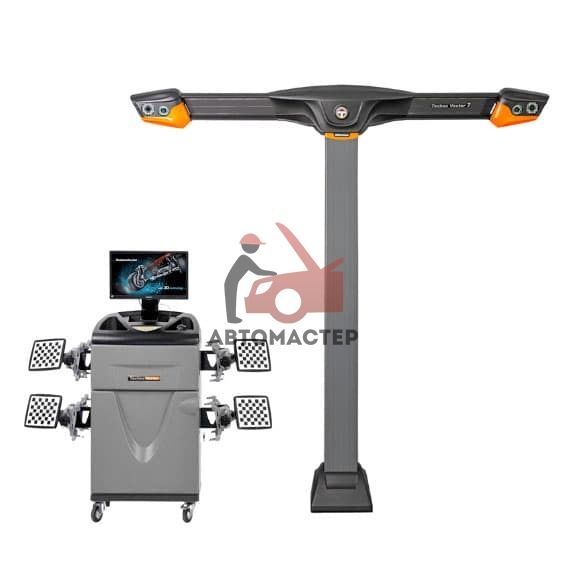

Стенд сход-развал 3D ТехноВектор V 7204 TAS

Компьютерный стенд сход- развал Техно Вектор 7 предназначен для измерений и регулировки углов, установки управляемых и неуправляемых колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Применяется в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

• Расстояние от камер до центра передних поворотных платформ 1400 - 3500 мм
• Двухкамерная конфигурация с приводом позволяет использование подъемника по всей его высоте.*
• Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**
• *При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.
• *Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
• Модификации прибора V 7212 T 5 A – оснащаются 2 камерами с приводом(2x5Мп.), что обеспечивает быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

Система машинного зрения (тип Т) предназначена для напольной установки стенда, измерительные и регулировочные работы проводятся на подъемнике.

Прибор обеспечивает измерение следующих основных параметров:

• для передней и задней оси:
• для передней оси (управляемые колеса):
• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес;
• углы симметрии осей
• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.

Комплектация:

• Система машинного зрения: 1
• Компьютерная стойка V серии: 1
• Электронный блок: 1
• Мишени с градиентным рисунком: 4
• Самоцентрирующийся колесный адаптер (захват): 4
• Стопор руля: 1
• Упор для тормоза: 1
• Поворотная платформа: 2
• Приемник пульта дистанционного управления: 1
• Пульт дистанционного управления: 1
• Руководство по эксплуатации: 1
• Струйный цветной принтер: 1

Технические характеристики:

• Углы развала колес:
  • ±8?
  • ±3'
  • ±2'
• Угол суммарного схождения передних колес:
  • ±5?
  • ±3'
  • ±2'
• Угол продольного наклона шкворня:
  • ±19?
  • ±8'
  • ±5'
• Угол поперечного наклона шкворня:
  • ±19?
  • ±8'
  • ±5'
